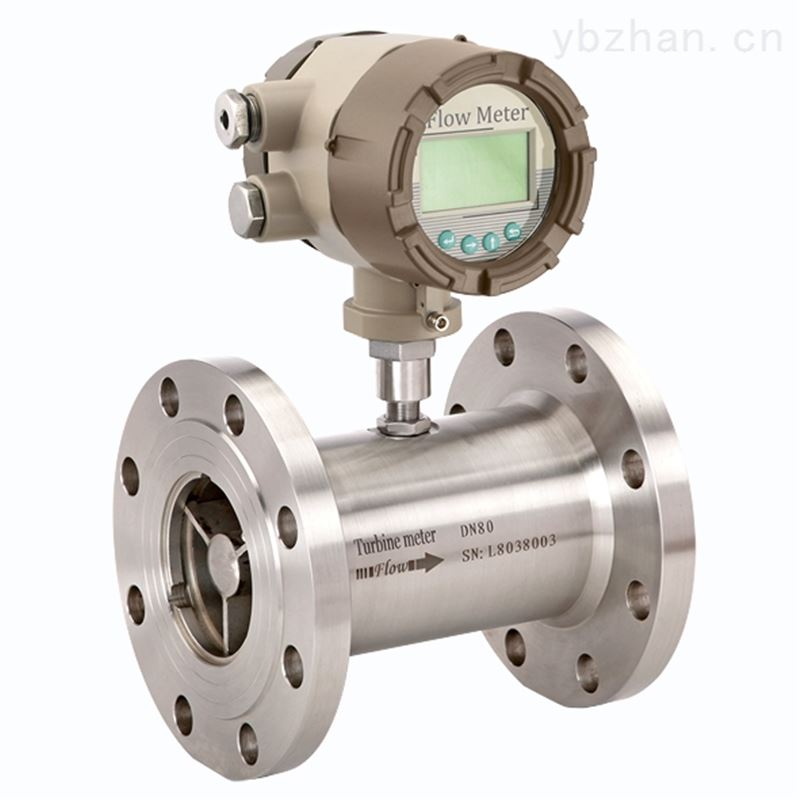

液体涡轮流量计原理
更新时间：2024-04-11
产品型号：LWGY系列
产品报价：
产品特点：液体涡轮流量计原理是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体。
LWGY系列液体涡轮流量计原理的详细资料：
液体涡轮流量计原理产品概述
LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
液体涡轮流量计原理产品特点
·高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R
·重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到*的精确度， 在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
·可获得很高的频率信号（3～4kHz），信号分辨力强；
·范围度款，中大口径可达1:20，小口径为1:10；
·结构紧凑轻巧，安装维护方便，流通能力大；
·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
·型传感器类型多，可根据用户特殊需要设计为各类型传感器，例如低温型、双向型、井下型、混砂型等;
·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
LWGY系列涡轮流量计技术参数
执行标准 | 涡轮流量传感器（JB/T9246-1999） |
仪表口径（mm）及连接方式 | 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接 |
精度等级 | ±1%R、±0.5%R、±0.2%R（需特制） |
量程比 | 1:10；1:15；1:20 |
传感器材质 | 304不锈钢、316（L）不锈钢等 |
使用条件 | 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ |
信号输出功能 | 脉冲信号、4～20mA信号 |
通讯输出功能 | RS485通讯、HART协议等 |
工作电源 |
|
信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5 |
防爆等级 | ExiaIICT4或ExdIIBT6 |
防护等级 | IP65或更高（可订制） |
LWGY系列涡轮流量计测量范围及工作压力
仪表口径 （mm） | 正常流量范围 （m3;/h） | 扩展流量范围 （m3;/h） | 默认安装方式及耐压等级 | 可选安装方式及默认耐压等级 | 特制耐压等级 （MPa） |
DN4 | 0.04～0.25 | 0.04～0.4 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN6 | 0.1～0.6 | 0.06～0.6 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN10 | 0.2～1.2 | 0.15～1.5 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN15 | 0.6～6 | 0.4～8 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN20 | 0.8～8 | 0.45～9 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN25 | 1～10 | 0.5～10 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN32 | 1.5～15 | 0.8～15 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN40 | 2～20 | 1～20 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN50 | 4～40 | 2～40 | 法兰安装、2.5Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN65 | 7～70 | 4～70 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN80 | 10～100 | 5～100 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN100 | 20～200 | 10～200 | 法兰安装、1.6Mpa |
| 4.0、6.3、12、16、25 |
DN125 | 25～250 | 13～250 | 法兰安装、1.6Mpa |
| 2.5、4.0、6.3、12、16 |
DN150 | 30～300 | 15～300 | 法兰安装、1.6Mpa |
| 2.5、4.0、6.3、12、16 |
DN200 | 80～800 | 40～800 | 法兰安装、1.6Mpa |
| 2.5、4.0、6.3、12、16 |
产品分类
| 产品图片 |  |  |  | |||
| 仪表型号 | LWGY-N2 | LWGY-A | LWGY-E | |||
| 信号输出 | 脉冲 | 4-20mA | 4-20mA/脉冲 | |||
| 供电电源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 24VDC±15% | |
| 精度等级 | 1.0～0.5级 | 1.0～0.5级 | 1.0～0.5级 | |||
| 测量范围 | 标准量程 | 标准量程 | 标准量程或扩展量程 | |||
| 显示器 | 无 | 无 | 有 | |||
| 通讯接口 | 无 | 无 | 可选RS485 | |||
| 通讯协议 | 无 | 无 | Moubus HART | |||
| 仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 | |||
| 防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
| 防护等级 | IP60 | IP65 | IP65 | |||
| 整机功耗 | < 1W | < 1W | < 1W | |||
| 仪表通经 | DN4～DN250 | DN4～DN250 | DN4～DN250 | |||
| 介质温度 | -20℃～120℃ | -20℃～120℃ | -20℃～120℃ | |||
| 环境温度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | |||
